I-AHU è una soluzione web per la progettazione e la selezione delle unità di trattamento aria (UTA). Questa soluzione web è la scelta migliore perché offre i seguenti vantaggi principali:
- Il software web è accessibile ovunque.
- Nessun problema di aggiornamento.
- Un'applicazione web funziona indipendentemente dal sistema operativo utilizzato.
- Tutti gli utenti dell'applicazione utilizzano la stessa versione, quindi non sono possibili incompatibilità.
- Non sono richiesti requisiti di sistema specifici, quindi nessun cliente, agente o progettista è limitato nell'utilizzo, in qualsiasi momento e in qualsiasi luogo.
- Non sono necessari aggiornamenti manuali.
- Il software web è più conveniente.
- L'applicazione web non occupa spazio su disco nel computer locale.
- Con un software web si ha il pieno controllo degli accessi e si può autorizzare l'accesso di ciascun utente.
- È possibile ricevere statistiche (vedere il paragrafo BI) per monitorare la rete di vendita e definire strategie per migliorare l'efficienza dei propri venditori o degli OEM.
- È possibile condividere offerte e selezioni filtrando l'accesso tramite la profilazione degli utenti.
Versione base (selezione e offerta)
Il software IDEA AHU consente di selezionare, calcolare e valutare unità di trattamento aria (UTA) a più sezioni, con tutti i componenti idonei, in ogni condizione.
Il software è semplice da usare, rapido e intuitivo, ed è basato su un ampio database di componenti che può essere ampliato e integrato. Per ogni tipo di sezione sono già memorizzati i dati tecnici del componente e le regole di montaggio più comuni per determinare le dimensioni e il numero di pezzi necessari a costruire la UTA.
L'applicazione viene fornita in 2 lingue di base (inglese e italiano); è possibile aggiungere altre lingue e, in tal caso, è necessario ricevere la traduzione di tutti i testi utilizzati dal programma. Per ogni nuova lingua è previsto un costo.
Il frontend è suddiviso in sezioni. L'utente può spostarsi tra le sezioni, modificare alcuni parametri e ricalcolare rapidamente la UTA con i nuovi dati.
Selezione
Facendo clic sull'opzione di selezione, l'utente può definire le seguenti caratteristiche:
| Caratteristica | Opzioni |
|---|---|
| Specifica dell'unità | Standard; Cucina |
| Luogo di installazione | Interno; Esterno |
| Materiale del pannello esterno | Acciaio verniciato bianco-grigio; Acciaio inox AISI 304; Qualsiasi altro materiale utilizzato dal cliente |
| Materiale del pannello interno | Lamiera zincata; Lamiera zincata forata; Qualsiasi altro materiale utilizzato dal cliente |
| Nome del profilo | Qualsiasi altro profilo utilizzato dal cliente |
| Isolamento dei pannelli | Poliuretano espanso; Lana di roccia; Qualsiasi altro materiale utilizzato dal cliente |
Le prestazioni termiche e i ponti termici sono legati alla struttura e al profilo e sono definiti in un database.
Parametri
Il secondo passaggio è la selezione delle dimensioni frontali della UTA. L'utente deve inserire:
- Portata d'aria
- Pressione statica esterna
- Velocità dell'aria richiesta
Il software restituisce tutte le dimensioni idonee a soddisfare i requisiti. Sono disponibili le seguenti opzioni:
- Utilizzare le dimensioni della produzione standard; il software mostrerà le 3 taglie più vicine alla richiesta.
- Calcolare le dimensioni ottimali, fissando il rapporto minimo altezza/larghezza della sezione frontale e utilizzando la velocità dell'aria e la portata d'aria richieste.
- Fornire le dimensioni esterne; il software calcolerà la velocità dell'aria in base alla portata d'aria richiesta.
In questa sezione l'utente può anche definire il tipo di unità:
- Funzionalità, mandata e ripresa;
- Livelli, 1 o 2.
In caso di aria di ripresa, l'utente deve definire portata d'aria, pressione statica esterna e velocità dell'aria anche per questa parte dell'unità.
Località
Il terzo passaggio è la selezione della località del progetto. In questa sezione il software utilizza un ampio database delle principali località del mondo e restituisce le condizioni di progetto estive e invernali secondo la norma ASHRAE 2017.
In base a temperatura interna, umidità relativa e percentuale di aria esterna, il software calcola l'aria di miscela per l'estate e per l'inverno. Le condizioni dell'aria di miscela sono utilizzate come dati di ingresso predefiniti per il calcolo dei componenti e, se necessario, possono essere modificate.
Schema
L'ultimo passaggio per definire la UTA è lo schema. Qui è possibile aggiungere, rimuovere e modificare i componenti selezionati per le unità. Sono disponibili i seguenti componenti:
- Plenum con 1, 2 o 3 serrande, disponibile in versione orizzontale o verticale; le serrande sono selezionate automaticamente da un database di dimensioni standard in base alla velocità massima richiesta e alla percentuale di aria esterna impostata nel passaggio Località;
- Serranda frontale selezionata da un database di dimensioni standard;
- Filtri a pieghe, ondulati, a tasche, assoluti, a carbone e fluidex (utilizzati per le unità da cucina); sono disponibili tutte le classi di filtrazione; il software può selezionare automaticamente il numero di filtri, trovando la soluzione ottimale per coprire tutto lo spazio interno disponibile; in alternativa, l'utente può imporre le dimensioni del filtro e il software calcola il numero corretto di filtri.
- Le batterie di riscaldamento e raffreddamento sono calcolate con la nostra dll o con la dll dei nostri clienti; possiamo fornire prezzo, distinta dei materiali e tempi di manodopera per ogni attività coinvolta nella produzione; forniamo inoltre il disegno BIM delle batterie; è inoltre possibile aggiungere la dll del Vostro fornitore. Le batterie di raffreddamento sono ad acqua o ad espansione diretta (DX) (sono disponibili tutti i refrigeranti più diffusi); le batterie di riscaldamento sono ad acqua, a condensazione e a vapore. Tutte le batterie possono essere calcolate in entrambe le modalità (una batteria di riscaldamento può essere verificata in raffreddamento e viceversa). Le dimensioni delle batterie sono calcolate in base alle caratteristiche del telaio scelto e alle dimensioni interne dell'unità.
- Recuperatori di calore a flussi incrociati e rotativi calcolati con la dll di Recuperator o di Eri.
- Ventilatori centrifughi e plug fan di Ziehl Abegg e la nostra dll per simulare Nicotra, Comefri ed EBM.
- Umidificatori a vapore, a spruzzo e a contatto; il sistema di umidificazione può essere selezionato in base all'efficienza richiesta o all'umidità in uscita.
- Separatore di gocce
- Bruciatore a gas
- Silenziatore
- Profili per dividere le unità in moduli
In questo passaggio è inoltre possibile:
- Visualizzare in qualsiasi momento il disegno con le misure principali;
- Avere un'anteprima rapida della scheda tecnica; nella scheda tecnica è possibile verificare tutte le specifiche tecniche dettagliate di ciascuna sezione: dimensioni e numero dei filtri, perdite di carico, potenze delle batterie, perdite di carico lato acqua e lato aria, potenza assorbita dal ventilatore, rendimento, curve dei ventilatori, ecc.
- Verificare la conformità alla direttiva ERP con il report ERP;
- Verificare la classe energetica per il periodo estivo e invernale, secondo lo standard di classificazione Eurovent;
- Avere un'anteprima dettagliata del prezzo.
- Salvare l'offerta nel database. L'offerta salvata può essere condivisa con:
- Altri utenti autorizzati all'accesso. Il permesso può essere definito come «sola lettura» o «lettura/scrittura», per consentire anche la modifica;
- L'ufficio tecnico collegato con Inventor di AUTODESK.
Obiettivo di classe energetica e ottimizzazione ERP
È stata implementata una funzione molto interessante che consente all'utente di fissare un obiettivo di classe energetica oppure di trovare una soluzione conforme ERP ottimizzando i costi.
La soluzione migliore si ottiene riducendo le perdite di carico e individuando il recuperatore di calore e i ventilatori con il miglior rendimento. Se non è possibile raggiungere il risultato corretto intervenendo solo sui componenti, il software cerca la prima taglia superiore alla sezione frontale attuale, in modo da ridurre la velocità dell'aria. Queste operazioni, completamente automatiche, vengono eseguite tenendo conto dei costi minimi per raggiungere i risultati.
Collegamento con Inventor
Disegno esecutivo e produzione
I-AHU utilizza AUTODESK Inventor come standard, ma è possibile migrare su qualsiasi altro software CAD 3D (Solid Edge, Solid Works, ecc.). Il costo della migrazione può essere valutato dopo aver ricevuto le specifiche.
Trattandosi di un'applicazione web, questa caratteristica consente l'importazione automatica in Inventor di tutti i dati di un'offerta realizzata da un utente remoto, evitando qualsiasi trasferimento di file e funzione di importazione/esportazione.
Abbiamo creato un add-in all'interno di Inventor che consente di importare i dati di un'offerta salvata nel cloud per ottenere automaticamente:
- Modelli / assiemi 3D per il cliente finale. In questi modelli il software genera le porte, gli oblò d'ispezione e tutte le altre parti, come profili, angolari, omega, ecc.;

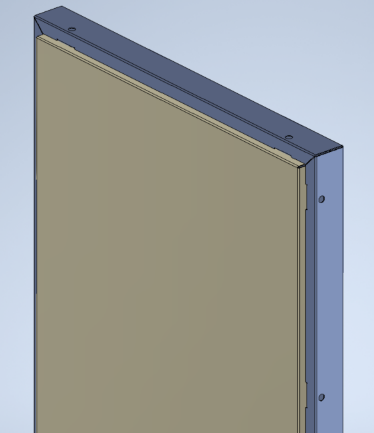

- Per i pannelli, l'applicazione genera modelli 3D precisi che indicano la disposizione esatta delle due lamiere che formano il pannello, con le lavorazioni e i fori necessari.
- Per ogni lamiera viene generato anche lo sviluppo piano / vista sviluppata necessario per le lavorazioni e le forature.

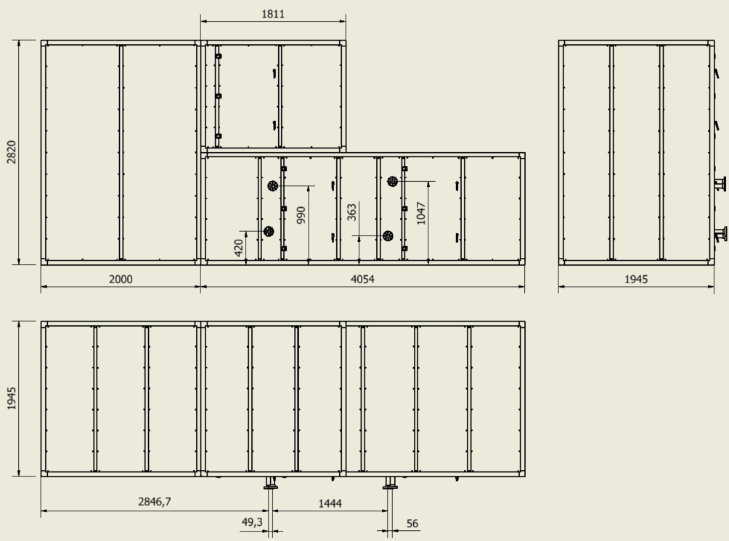

- La documentazione di produzione, in particolare i disegni dimensionali 2D delle singole lamiere con le relative lavorazioni e il disegno di assemblaggio.
- Distinta base (BOM) in Excel completamente adattabile alle esigenze del cliente;
- File DXF per la lavorazione o la stampa CNC, che garantiscono un risultato preciso, oltre a file PDF.
- Tutti i file vengono salvati nella «cartella di progetto» indicata dall'utente.
BIM
Utilizzando Inventor, l'ufficio tecnico può creare il file BIM corrispondente a una specifica UTA salvata nel cloud.
Il file BIM, creato in formato IFC, include tutte le informazioni sull'unità, tra cui:
- Scheda tecnica;
- Manuale IOM;
- Ciclo di vita del prodotto;
- Informazioni sullo smaltimento e sul riciclo del prodotto;
- Certificazioni del prodotto (ARI, EUROVENT, SAFETY, CE, ecc.).
Si tratta di un vero BIM HVAC DINAMICO, perché è collegato al server: qualsiasi modifica all'unità viene recepita nel file BIM, consentendo al progettista di aggiornare rapidamente il proprio progetto Revit MEP. Non appena il file BIM viene creato, è immediatamente disponibile per l'utente di I-AHU, che può scaricarlo con un semplice clic sul frontend.
Codice QR
Per ogni unità il software crea un codice QR per identificarla e collegarla alle informazioni presenti sul server.
È possibile applicare il codice QR sull'unità e leggerlo con un dispositivo mobile per accedere a:
- Scheda tecnica;
- Manuale IOM;
- Informazioni di servizio (non incluse in questa offerta).
Circuito frigorifero
La nostra azienda vanta una lunga esperienza nel calcolo del circuito frigorifero. Disponiamo di un database con 5.000 compressori diversi di Copeland, Bitzer, Frascold, Dorin, Danfoss, ecc.
Nel nostro sistema sono presenti tutti i refrigeranti più diffusi. Possiamo proporre una selezione automatica di compressori, evaporatore e condensatore in base alle dimensioni e alla potenza richieste.
Servizio Eurovent
Offriamo un servizio annuale che copre tutte le esigenze legate alla certificazione Eurovent; in particolare offriamo:
- Supporto durante l'AUDIT;
- Taratura dei dati dopo il test;
- Aggiornamento alle nuove specifiche Eurovent.
